工程机械液压缸

时间:2014-06-11 09:58来源:天圆液压作者:天圆网络部点击: 次

无锡天圆液压缸生产专业的缸筒，液压缸，活塞杆，珩磨管冷拔管，可非标定制，材质有20号钢，45号钢，不锈钢304，不锈钢316L，缸筒适用于包装机，灌装机等各种工程机械、起重机械、矿山机械及农用运输车、自卸汽车等的液压活塞传动系统。订购热线：400-086-9833

产品介绍：

       我厂提供专业定制生产液压缸，油缸，主要材质有20#钢，45#钢，不锈钢304，不锈钢316，不锈钢316L, 27SiMn...等。广泛应用于各种工程机械、起重机械、矿山机械及农用运输车、自卸汽车等的液压活塞传动系统。采用内孔珩磨加工。适用范围：深孔部件，油缸缸筒，气缸缸筒等。

专业原理：

        液压缸是将液压能转化为机械能的做直线往复运动（或摆动）的液压执行元件。它结构简单，工作可靠，用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。液压缸基本上有缸筒，缸盖，活塞和活塞杆，密封装置，缓冲装置与排气装置组成。

产品实拍图：



       我厂将以12年的信誉保证液压缸的质量，有多年从事液压工程研究设计的专家及有丰富实践经验的工程技术人员作为后盾，有专用的生产设备，先进的生产工艺，以及完善的ISO9001质量保证体系作为依托，请放心选择天圆缸筒液压缸。

订购热线：400-086-9833

产品参数：

加工形式	缸径	长度	直线度	尺寸精度	内孔粗糙度
冷轧	30-100	≤12M	0.3-0.1	H8-H10	0.4-1.6
冷拔	30-250	≤12M	0.3-0.1	H8-H10	0.8-1.6
珩磨	40-500	≤12M	1000	H8-H9	0.4-0.8
滚压	40-400	≤7M	1000	H8	0.4

力学性能：

钢种	项目	冷拔（轧）管	金切管
20	抗拉强度б_bN/mm² 伸长率δ₅%	≥510 ≥5	≥390 ≥20
45	抗拉强度б_bN/mm² 伸长率δ₅%	≥647 ≥4	≥590 ≥4
16Mn	抗拉强度б_bN/mm² 伸长率δ₅%	≥640 ≥10
27iMn	抗拉强度б_bN/mm² 伸长率δ₅%	≥840 ≥7.5

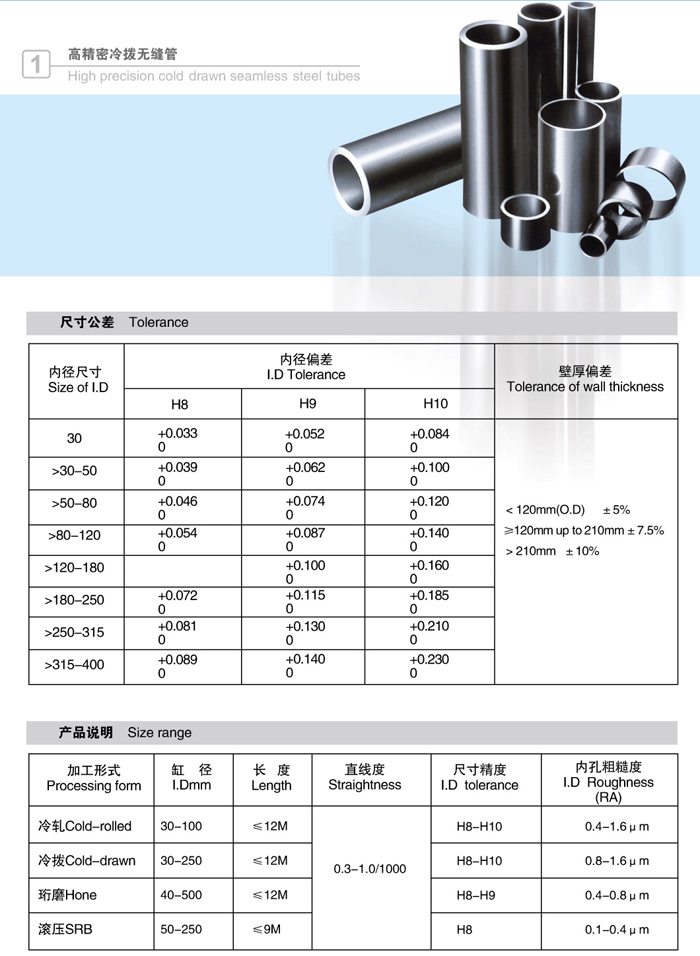

尺寸公差：

内径尺寸	内径偏差
内径尺寸	H8	H9	H10
30	+0.33 0	+0.052 0	+0.084 0
＞30-50	0.039 0	+0.062 0	+0.100 0
＞50-80	+0.046 0	+0.074 0	+0.120 0
＞80-120	+0.054 0	+0.087 0	+0.140 0
＞120-180	+0.063 0	+0.100 0	+0.160 0
＞180-250	+0.072 0	+0.115 0	+0.185 0
＞250-315	+0.081 0	+0.130 0	+0.210 0
＞315-400	+0.089 0	+0.140 0	+0.230 0
